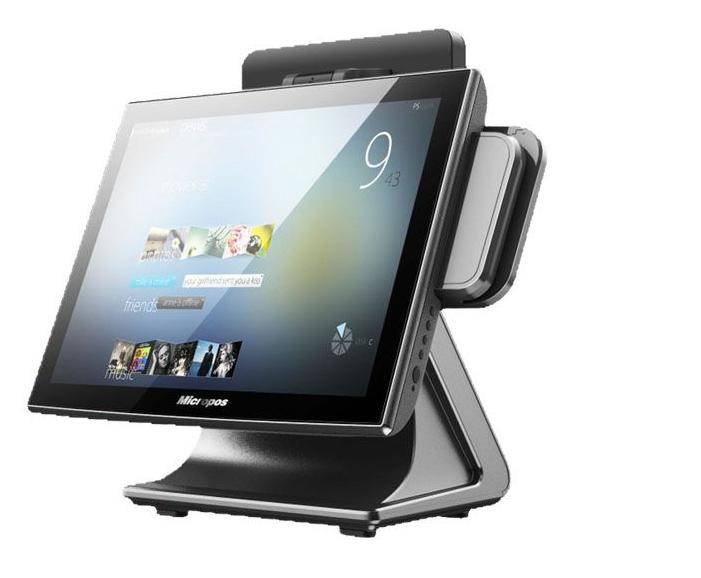

目前在智能零售行業，觸摸收銀一體機由于其外觀符合主流審美、觸屏操作方便，逐漸成為收銀終端的主流產品，其主要特點有：雙屏、雙觸摸；副屏也帶擴展功能，可接攝像頭、刷卡器等設備；產品外觀設計趨向于消費類一體機產品，要求“輕薄、美觀”，但是功能又需要傳統的并口、多串口、錢箱驅動口等尺寸大、速度低的接口。

客戶痛點分析

結構：現今在觸摸收銀一體機中通用的Mini-ITX主板尺寸大、厚度高，線材錯綜復雜，信號相互干擾，可靠性差。

散熱：按照CPU實際最大功率等于PL2功耗計算，J6412默認PL2為12.5W，最大功率超過20W，英特爾11代酷睿功率最大為64W，按照以往的無風扇、無機構導熱和對流的機殼設計來講，除了降低CPU的性能以外，已經無法解決結構散熱問題。

標準3.5寸主板應用在POS產品也有一些問題：如成本高、缺少原生雙EDP/LVDS/MIPI屏的支持，規格也并不非常適合POS產品使用。

于是各個POS機廠商為了滿足不同產品的機型結構和功能需要，定制不同的主板，造成主板不通用、型號多、備料采購周期長、服務成本高、配套線材和設備型號倍增的問題。

主板擴展功能連接問題

CPU核心板、IO擴展板、屏端擴展板如何連接？

CPU核心板和IO板需要連接信號有：主板供電線、多個串口線、并口線、網口線、USB線等。

CPU核心板和副屏擴展板連接信號有：eDP/LVDS/MIPI顯示信號、USB2.0/3.0信號等。

為了減少線材數量，易于維護，并降低產品裝配的復雜性，避免信號干擾和線材產生的EMC問題，同時提升產品美觀度，吉方智慧零售一線通可擴展方案應運而生了。

吉方一線通可擴展型POS主板解決方案

方案特點，根據OECS開放式可擴展連接規范（ Open extensible connection specification ），改進了連接器和連接總線 ：

統一可擴展連接標準；

提升產品可靠性；

降低開發周期和開發成本；

統一POS主板設計規范。

超強的實用功能

1.尺寸:150mm*105mm，小型化的同時，滿足了POS行業后IO對串口、RJ12錢箱口及第三屏顯示的需求，解決3.5寸主板的后IO功能不足問題；

2.主板只保留POS行業產品常用功能，最大程度的降低成本；12V供電，2*9線串口+2*4線串口，USB、顯示功能全部是原生EDP/MIPI接口；

3.其他功能可擴展，24V供電、POWER USB、6串口、多USB等。

OCES標準產品設計方案展示

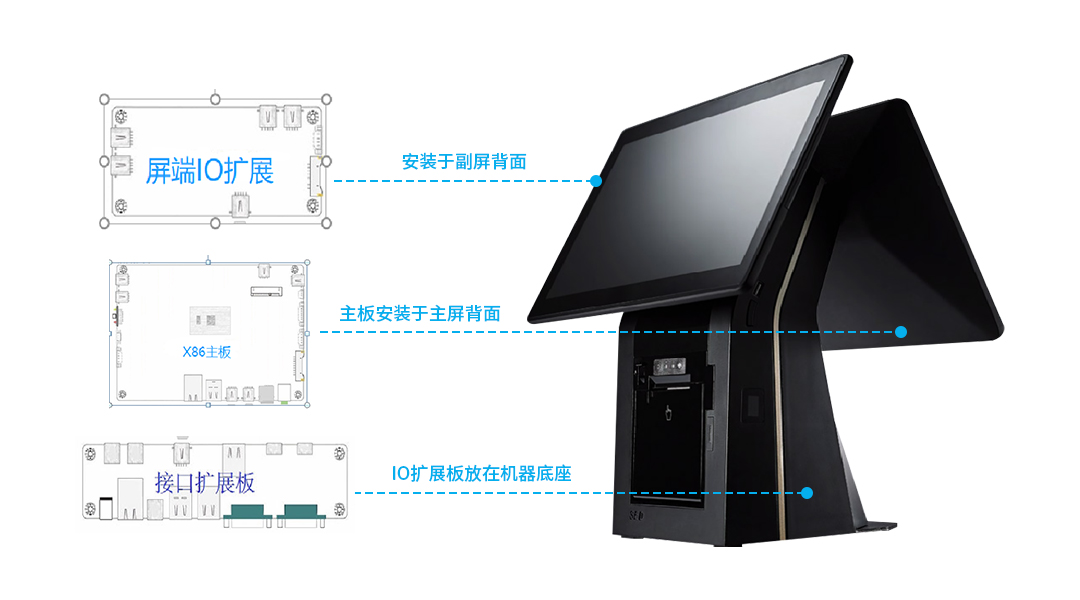

OCES主板+IO擴展板組成豐富的后IO功能

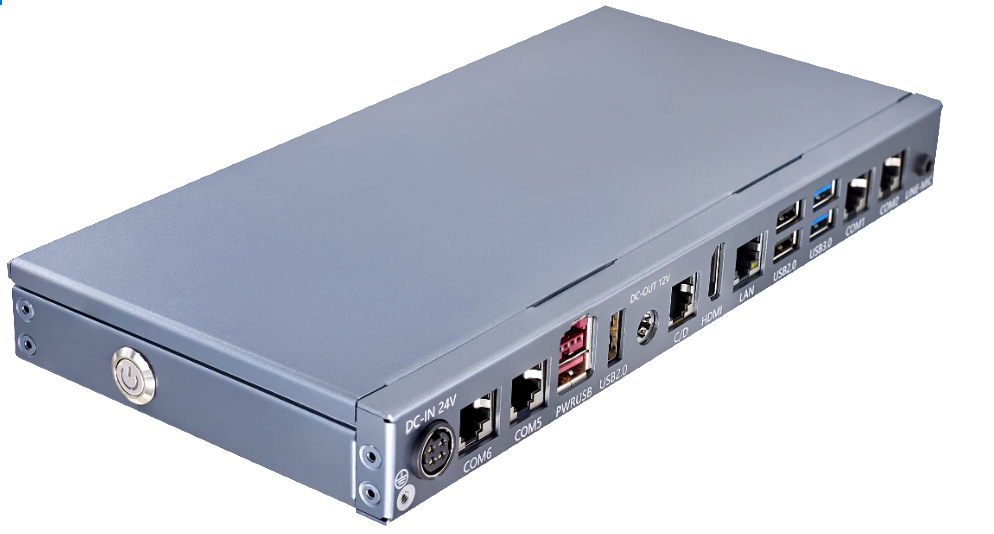

BOX可以放在POS機底座，通過底座導熱，可以解決ESD、散熱問題

方便維護，BOX可以直接在底座上拆除，不用拆整機，實現主板BOX整體更換；

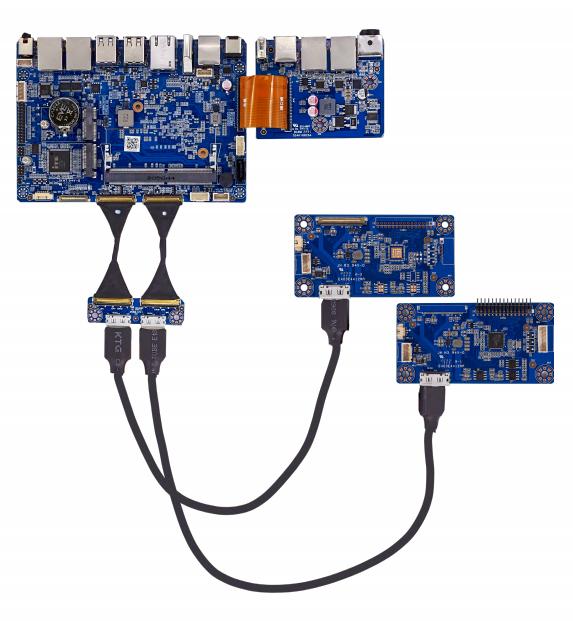

主副屏觸摸、顯示、攝像頭、刷卡器、喇叭信號都可以通過HSIO線一線連通

簡單實現雙屏擴展（兩條HSIO線)

以上產品詳情請咨詢吉方業務人員，吉方保留產品設計最終解釋權。
